MSPM0开发学习笔记：MSPM0G3507 LaunchPad外部供电

简要说明 MSPM0G3507 LaunchPad 外部供电：应在 USB 5V 稳压链路末端接入 5V 与地替代 USB 供电，不推荐直接接 3.3V 以免 EnergyTrace 导致 RESET 被拉低、需拔跳线且复位键失效。

前言

本章不做详细的原理解释，只是简单介绍一下如何为LaunchPad进行外部供电

一、LaunchPad进行外部供电

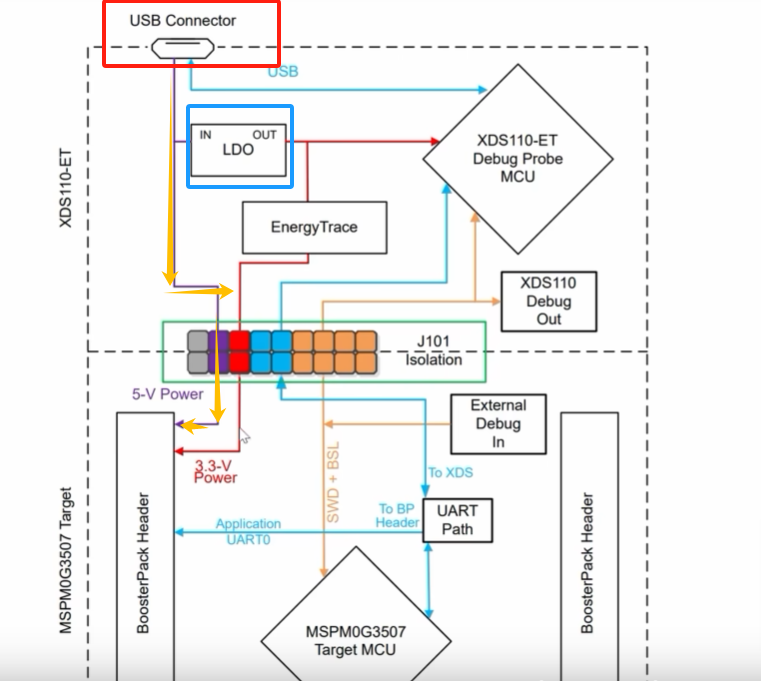

首先看看TI板子的原理线路图，正常情况下我们调试的时候使用的是USB进行供电也就是图片中红色框出来的地方，可以看到USB供电这边默认情况下是一根5V的线，然后通过蓝色框出的稳压模块转为3.3V输入板内。
在这里插入图片描述

黄色的线路为通过USB为板子接入5V电压的路线。
所以我们只需要在黄色线路末端接入5V的电压就可以用外部电源代替USB进行供电。

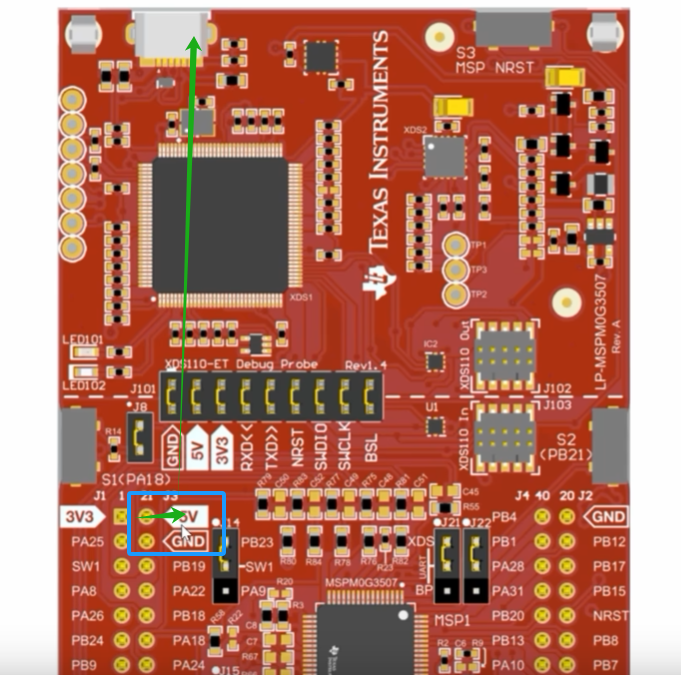

在这里插入图片描述
即图中对应蓝色框起来的地方，接入5V与地既可

二、不推荐的接法

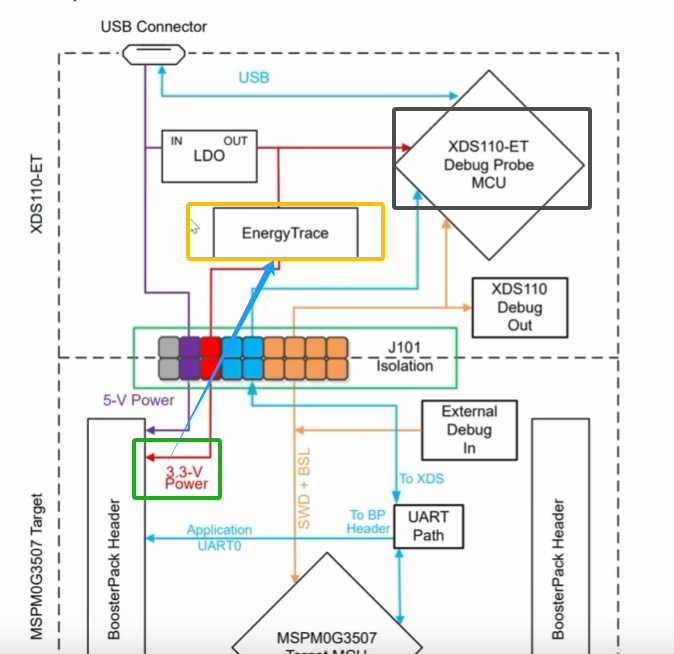

那为什么我们不接3.3V那个地方呢
在这里插入图片描述

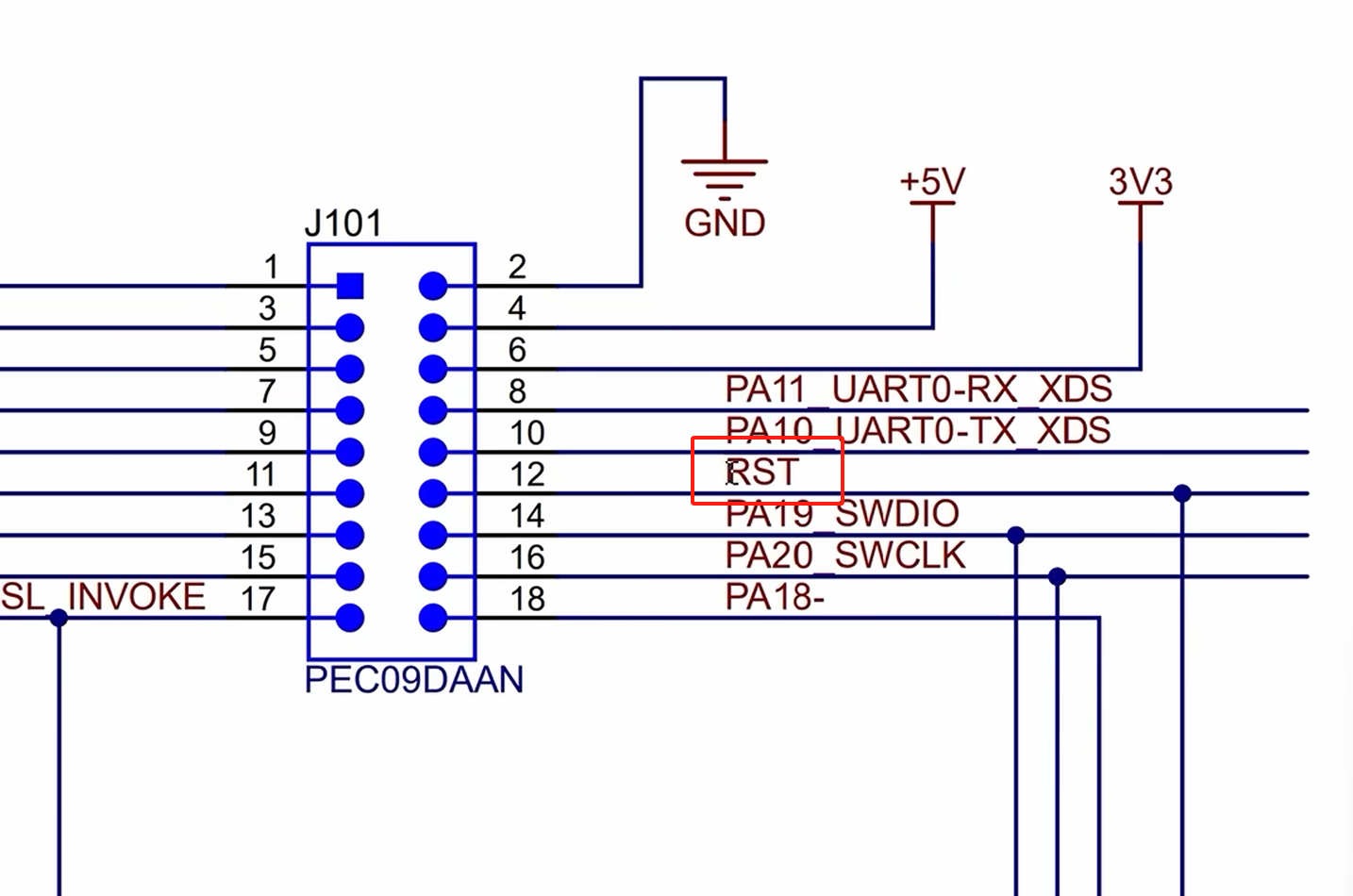

是因为EnergyTrace这边不可以方向流通，如果接入3.3V的电压，下半块板子是正常供电的，但是上半板的黑色圈起来的芯片的reset引脚一直处于被拉低的状态（观察原理图可以明白其是上拉电阻）

所以只有把reset那边的跳线拔掉才可以正常工作，但是这样的话板子上的reset按钮就没有用了，所以相比起来还是更推荐5V的接法

閱讀原文

MSPM0 開發學習筆記：MSPM0G3507 LaunchPad 外部供電

簡要說明 MSPM0G3507 LaunchPad 外部供電：應在 USB 5V 穩壓鏈路末端接入 5V 與地替代 USB 供電，不推薦直接接 3.3V 以免 EnergyTrace 導致 RESET 被拉低、需拔跳線且復位鍵失效。

來源：https://blog.csdn.net/2403_87969572/article/details/148179161

擷取時間（ISO 本地）：2026-05-18 05:17:03

前言

本章不做詳細的原理解釋，只是簡單介紹一下如何為 LaunchPad 進行外部供電

一、LaunchPad 進行外部供電

首先看看 TI 板子的原理線路圖，正常情況下我們除錯的時候使用的是 USB 進行供電，也就是圖片中紅色框出來的地方，可以看到 USB 供電這邊預設情況下是一根 5V 的線，然後透過藍色框出的穩壓模組轉為 3.3V 輸入板內。
在這裡插入圖片描述

黃色的線路為透過 USB 為板子接入 5V 電壓的路線。
所以我們只需要在黃色線路末端接入 5V 的電壓就可以用外部電源代替 USB 進行供電。
在這裡插入圖片描述
即圖中對應藍色框起來的地方，接入 5V 與地既可

二、不推薦的接法

那為什麼我們不接 3.3V 那個地方呢
在這裡插入圖片描述
是因為 EnergyTrace 這邊不可以方向流通，如果接入 3.3V 的電壓，下半塊板子是正常供電的，但是上半板的黑色圈起來的晶片的 reset 引腳一直處於被拉低的狀態（觀察原理圖可以明白其是上拉電阻）

所以只有把 reset 那邊的跳線拔掉才可以正常工作，但是這樣的話板子上的 reset 按鈕就沒有用了，所以相比起來還是更推薦 5V 的接法

MSPM0 Notes: MSPM0G3507 LaunchPad External Power

This chapter only briefly shows how to power the LaunchPad externally—no deep theory.

Captured at (local ISO): 2026-05-18 05:17:03

Preface

This chapter only briefly shows how to power the LaunchPad externally—no deep theory.

1. External Power for LaunchPad

Check the TI board schematic. For debug we usually use USB (red box): 5 V from USB, then the blue regulator block to 3.3 V on-board.
Insert image description here

The yellow path is 5 V from USB.
Apply 5 V and GND at the end of that path to replace USB power.
Insert image description here
Connect 5 V and ground at the blue-boxed pads.

2. Wiring Not Recommended

Why not tie 3.3 V directly?
Insert image description here
EnergyTrace does not allow reverse flow. With 3.3 V injected there, the lower half powers fine, but the upper chip’s RESET (black circle) stays pulled low (see pull-up on schematic).

You’d have to remove the RESET jumper—then the board RESET button is useless. 5 V feed is preferred.
